1. 環保設施工藝
通遼熱電廠目前的機組臺數為6臺。機組總?cè)萘?/span>84MW，脫硫采用石灰石、濕法工藝。脫硝采用SCR工藝,除塵采用濕式除塵工藝，設備生產廠家：脫硫、脫硝設備生產廠家為湖南凱天環保科技股份有限公司，除塵器設備生產廠家為重慶遠達，投運時間：2015年2月2日。
2. 廠站端煙氣排放在線監測系統功能
★ #5、#6汽機和#6、#7爐DCS系統為日立公司的H5000M系統，該系統通過路由器以UDP數據包的方式發送到煙氣子站服務器中。
★#8、#9汽機和#8、#9鍋爐DCS系統為哈工大的DCS系統，在煙氣子站服務器中安裝“OPC網關軟件”，安裝交換機分別連通#8、#9汽機和#8、#9鍋爐DCS系統控制網，交換機與煙氣子站服務器連接完成通訊功能。
煙氣子站服務器實時采集電網公司所需的環保參數，將這些參數以通訊方式發送到電廠端的調度數據網端口中，系統主要功能有：
1) 實現對脫硫、脫硝及除塵需監測的主要參數進行采集、轉換、轉發、監視等功能。
2) 將煙氣監測子站傳送的數據，轉換為IEC104協議，經調度數據網傳送給省（網）調煙氣排放監測平臺。
3) 對所采集的實時數據以列表等方式進行顯示，界面友好。
4) 對實時數據進行記錄存儲，記錄方式包括數字、實時趨勢曲線和歷史趨勢曲線。
5) 支持IEC60870-5-102規約和ModBus規約等。
6) 實現多通路數據的采集。
7) 可作為數據源為其他系統提供數據通訊接口。

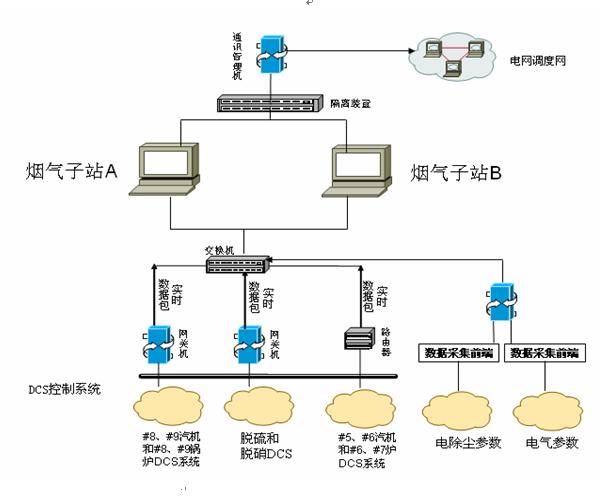

3．系統構成及工作原理
廠站端火電機組煙氣排放在線監測系統采用獨立子站部署方式，由電廠側煙氣子站服務器、通信網關機及二次安全防護設備共同組成。來自現場的數據傳送環保實時數據至煙氣監測子站，再由子站通過安全隔離網閘，經通信網關機向調度數據網傳送環保實時數據。煙氣監測子站采集相關煙氣排放數據，通過反向物理隔離裝置將煙氣排放信息發送給通信網關機，形成標準的IEC104協議，通過調度數據網省(網)調非實時交換機上傳至省(網)調側系統。系統結構滿足電力二次系統安全防護要求。
